Zabezpieczenia w kotłowni – zawory i naczynia w instalacji

W kotłowni domowej lub niewielkiej kotłowni przemysłowej nie ma miejsca na przypadkowość. Zawory bezpieczeństwa, naczynia przeponowe i zawory zwrotne to podstawowe elementy, które chronią instalację grzewczą i ciepłej wody użytkowej (CWU) przed uszkodzeniem. Ich rola jest często niedoceniana, a błędy w montażu mogą prowadzić do kosztownych awarii, a nawet zagrożenia życia. W poniższym artykule przedstawiamy funkcję każdego z tych urządzeń, podstawy prawne, sposoby doboru oraz zasady montażu. Tekst skierowany jest do właścicieli domów, instalatorów i inwestorów, którzy chcą mieć pewność, że ich kotłownia spełnia wymogi bezpieczeństwa i pracuje bezawaryjnie.

Dlaczego instalacja grzewcza potrzebuje zabezpieczeń?

Instalacje centralnego ogrzewania (CO) i ciepłej wody użytkowej pracują w zamkniętych systemach, gdzie woda pod wpływem temperatury zmienia swoją objętość. Jeśli powstające w ten sposób ciśnienie nie zostanie odpowiednio skompensowane, może dojść do uszkodzenia urządzeń, rozszczelnienia instalacji, a w skrajnych przypadkach do eksplozji kotła. Zgodnie z normą PN‑EN 12828 każda zamknięta instalacja grzewcza musi być wyposażona w naczynie wzbiorcze (przeponowe) i zawór bezpieczeństwa . W instalacjach CWU sytuacja jest podobna – obecność zaworu zwrotnego lub reduktora ciśnienia powoduje, że woda podgrzewana w zbiorniku nie ma możliwości cofnięcia się do sieci, co również wymaga zastosowania zabezpieczeń.

Zawory bezpieczeństwa – strażnik maksymalnego ciśnienia

Jak działa zawór bezpieczeństwa?

Zawór bezpieczeństwa to element armatury, który automatycznie otwiera się, gdy ciśnienie w instalacji przekroczy dopuszczalną wartość. Jego zadaniem jest upuszczenie nadmiaru wody lub pary, by zapobiec uszkodzeniu kotła, rurociągów lub zbiornika. Po spadku ciśnienia zawór zamyka się i instalacja wraca do normalnej pracy . W instalacjach grzewczych zawory bezpieczeństwa najczęściej ustawione są na ok. 3 bary, natomiast w instalacjach CWU stosuje się zawory o nastawach 6 bar lub wyższych .

Wymogi prawne i dobór zaworu bezpieczeństwa

Norma PN‑EN 12828 wymaga instalowania zaworu bezpieczeństwa i naczynia wzbiorczego w każdej zamkniętej instalacji centralnego ogrzewania. W praktyce większość kotłów gazowych lub olejowych ma wbudowany zawór bezpieczeństwa. Jeżeli jednak kocioł jest dużej mocy lub brak w nim fabrycznego zaworu, należy zainstalować oddzielny zawór bezpieczeństwa tuż za kotłem na przewodzie zasilającym, przed jakimikolwiek armaturami odcinającymi . Zawór powinien być montowany w pozycji pionowej z wylotem skierowanym w dół, by wypływająca woda nie uszkodziła instalacji. Do instalacji CWU stosuje się zestawy tzw. grup bezpieczeństwa, które łączą zawór bezpieczeństwa (zwykle 6-barowy), zawór zwrotny i manometr .

Zawór należy dobierać zgodnie z mocą i pojemnością instalacji. W przypadku kotłów gazowych zwykle wybiera się zawory o przepustowości dopasowanej do mocy cieplnej kotła. Materiał korpusu powinien być odporny na korozję (mosiądz, stal nierdzewna), a gwint przyłączeniowy dostosowany do średnicy rurociągu.

Gdzie montować zawór bezpieczeństwa?

Zawór bezpieczeństwa w instalacji CO montujemy tuż za kotłem, jak najbliżej wymiennika ciepła, aby w razie wzrostu ciśnienia upust zadziałał natychmiast . Nie wolno montować przed nim żadnych zaworów odcinających, które mogłyby uniemożliwić wypływ wody. W instalacjach CWU zawór montuje się na zimnej wodzie wchodzącej do zasobnika lub w zestawie bezpieczeństwa – w ten sposób chroni on zbiornik przed nadmiernym ciśnieniem spowodowanym rozszerzalnością wody .

Zawory bezpieczeństwa – najczęstsze błędy

1. Brak zaworu w zamkniętej instalacji – zagraża bezpieczeństwu i jest niezgodny z normą.

2. Zamontowanie zaworu o zbyt niskim ciśnieniu (np. 3 bar w instalacji CWU) – spowoduje, że woda wypływa z grupy bezpieczeństwa przy każdym podgrzaniu .

3. Montowanie zaworu przed zaworem odcinającym – uniemożliwia prawidłowe zadziałanie.

4. Brak regularnej kontroli – zawory bezpieczeństwa mają element sprężynowy, który może ulec zużyciu lub zakleszczeniu.

Naczynia przeponowe – pojemność awaryjna dla zmiennych objętości

Co to jest naczynie przeponowe?

Naczynie przeponowe (naczynie wzbiorcze) to szczelny zbiornik podzielony elastyczną membraną na część wodną i gazową. Woda z instalacji znajduje się po jednej stronie membrany, a po drugiej – gaz, najczęściej azot, sprężony do określonego ciśnienia wstępnego. Naczynie przeponowe wyrównuje zmiany objętości wody spowodowane wzrostem temperatury i chroni instalację przed nagłym wzrostem ciśnienia . Gdy woda się nagrzewa i rozszerza, część wodna naciska na membranę, a ta ściska gaz; w ten sposób instalacja nie zwiększa niebezpiecznie ciśnienia.

Rodzaje naczyń przeponowych

Wyróżnia się dwa podstawowe typy naczyń:

• Naczynia do instalacji grzewczych (koloru czerwonego) – pracują w systemach CO o ciśnieniu roboczym 1–3 bar i temperaturze do ok. 90 °C.

• Naczynia do instalacji CWU (niebieskie lub stalowe) – przystosowane do pracy w instalacjach wody użytkowej; mają membrany z materiału odpornego na kontakt z wodą pitną, a ciśnienie robocze sięga 6 bar .

Nie wolno stosować naczynia grzewczego do CWU i odwrotnie, gdyż membrana w naczyniu do CO nie nadaje się do kontaktu z wodą pitną, a naczynia do CWU nie są przystosowane do wysokiej temperatury.

Jak dobrać wielkość naczynia?

Dobór pojemności naczynia przeponowego zależy od łącznej objętości wody w instalacji i dopuszczalnej zmiany objętości w funkcji temperatury. Dla typowych instalacji grzewczych przyjmuje się, że pojemność naczynia powinna wynosić 8–10% objętości wody w systemie. Przykładowo, instalacja zawierająca 200 l wody wymaga naczynia przeponowego o pojemności ok. 18–20 l. Naczynia do CWU dobiera się według ciśnienia sieci wodociągowej: w instalacji o ciśnieniu 6 bar naczynie powinno mieć pojemność 5–10% pojemności zasobnika CWU . Producent zwykle podaje kalkulatory, które pomagają ustalić odpowiednią pojemność.

Montaż naczynia przeponowego

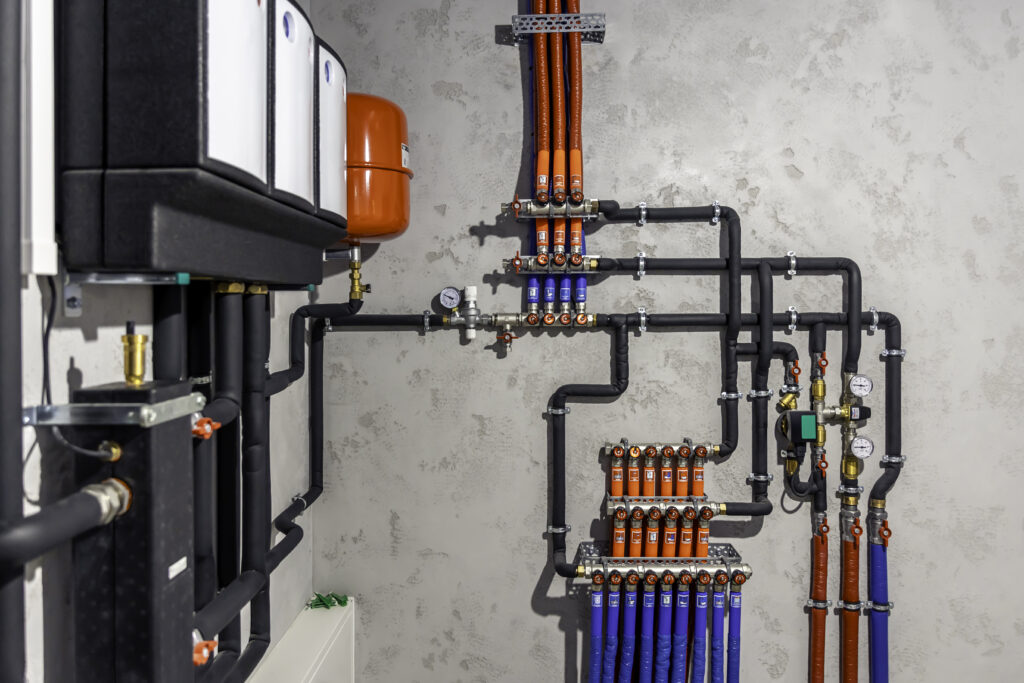

W instalacji centralnego ogrzewania naczynie przeponowe montuje się na przewodzie powrotnym, możliwie blisko kotła, za pompą obiegową i zaworami odcinającymi, lecz z możliwością odizolowania podczas serwisu . Nie wolno montować żadnych zaworów odcinających między kotłem a naczyniem. Naczynie przeponowe do CWU zazwyczaj łączy się z zimną wodą przed zbiornikiem lub w grupie bezpieczeństwa – jego zadaniem jest amortyzacja rozszerzalności wody w zasobniku CWU.

Przed instalacją należy sprawdzić i ewentualnie ustawić ciśnienie wstępne w komorze gazowej. Ciśnienie to powinno być nieco niższe niż statyczne ciśnienie w instalacji (np. w instalacji CO o ciśnieniu roboczym 1 bar ciśnienie wstępne naczynia ustawia się na 0,8–0,9 bar). Zbyt niskie ciśnienie wstępne spowoduje, że membrana naczynia będzie pracować w niekorzystnym zakresie; zbyt wysokie – ograniczy pojemność użytkową naczynia . Regulacji dokonuje się, gdy naczynie nie jest podłączone do instalacji.

Częste błędy związane z naczyniami przeponowymi

1. Stosowanie jednego naczynia dla CO i CWU – naczynie musi odpowiadać warunkom pracy; dwa oddzielne naczynia są obowiązkowe.

2. Brak kontroli ciśnienia wstępnego – prowadzi do szybkiej utraty pojemności naczynia.

3. Montaż naczynia z odcięciem – naczynie powinno mieć możliwość serwisu, ale nie może być odcięte podczas pracy instalacji.

4. Zły dobór pojemności – za małe naczynie może spowodować częste uruchamianie zaworu bezpieczeństwa i w konsekwencji zużycie urządzeń.
