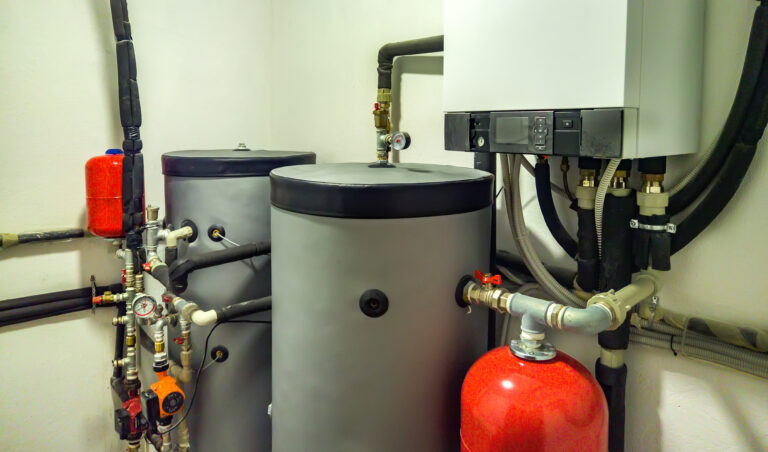

Nowoczesne instalacje grzewcze coraz częściej łączą bufory ciepła, zasobniki CWU (ciepłej wody użytkowej) i magazyny energii z fotowoltaiką. Kluczowym elementem takiego systemu są grzałki elektryczne montowane w zbiornikach, które pozwalają zmagazynować nadwyżki energii w postaci ciepła. Dzięki temu właściciele instalacji PV mogą zużywać wyprodukowany prąd na własne potrzeby zamiast oddawać go do sieci. W artykule omawiamy, jak dobrać moc grzałki do pojemności zbiornika, jakie materiały grzewcze wybrać, a także na jakie zabezpieczenia elektryczne zwrócić uwagę, aby zapewnić bezpieczną i ekonomiczną eksploatację.
Jak działają grzałki w zbiornikach ciepłej wody
Elektryczna grzałka to rezystancyjny element grzejny umieszczony w zbiorniku z wodą. Przepływ prądu powoduje nagrzewanie się pręta lub spirali, a ciepło jest przekazywane do otaczającej wody. Dobór materiału grzałki zależy od typu zbiornika i warunków pracy. W poradniku ZUN zwrócono uwagę, że grzałki miedziane charakteryzują się dobrą przewodnością i sprawdzają się w zbiornikach ze stali nierdzewnej, ale w zbiornikach stalowych emaliowanych mogą powodować korozję, dlatego producenci zalecają grzałki niklowane lub nierdzewne . Grzałki niklowane łączą zalety miedzi i odporności powierzchni – miedziany rdzeń pokryty cienką warstwą niklu zwiększa odporność korozyjną . Grzałki ze stali nierdzewnej są najbardziej odporne, ale mają nieco mniejszą przewodność cieplną . W zbiornikach emaliowanych dodatkową ochronę przed korozją zapewniają anody magnezowe lub tytanowe , które należy regularnie kontrolować i wymieniać.
Dlaczego grzałka elektryczna w buforze ma sens
Decyzja o montażu grzałki w bufozie lub bojlerze jest często motywowana rosnącą popularnością fotowoltaiki. W nowym systemie rozliczeń net‑billing prosument sprzedaje nadwyżki po cenie hurtowej, a odkupuje energię po cenie detalicznej. Jak zauważa poradnik WiseSolution, grzałka pozwala zamienić niewykorzystaną energię z paneli na ciepło – gdy falownik wykrywa eksport ponad ustawiony próg, sterownik załącza grzałkę i podgrzewa wodę zamiast wysyłać prąd do sieci . U przeciętnej rodziny może to przynieść 400–800 kWh oszczędności rocznie i pozwala lepiej wykorzystać własne źródło energii. Bufor z grzałką sprawdza się także jako zabezpieczenie dla pompy ciepła w mroźne dni, opcja dogrzania wody latem przy wyłączonym kotle czy wygodny sposób podgrzania wody w domach ogrzewanych kominkiem powietrznym lub pompą powietrze‑powietrze.
Dobór mocy grzałki w zależności od pojemności zbiornika
Moc elementu grzejnego decyduje o tym, jak szybko woda w zasobniku osiągnie docelową temperaturę. Poradnik WiseSolution zaleca stosowanie prostego przelicznika: ok. 1–1,2 kW na 50 l pojemności dla spokojnego, nocnego ładowania oraz 1,5–2 kW na 50 l dla szybkiego dogrzewania w ciągu dnia z energii PV . Przykładowe zestawienie:
80 l zasobnik – grzałka 1,5 kW wystarczy dla singla lub pary ;
120 l – 2 kW zapewnia komfort dla rodziny 2+1 ;
200 l bufor – 3–4,5 kW skraca czas ładowania, ale nie przekracza limitu jednofazowego przyłącza 25 A ;
300 l – warto rozważyć grzałkę trójfazową 6 kW, aby uniknąć długiej przerwy między kąpielami .
Dobierając moc, trzeba wziąć pod uwagę ograniczenia instalacji elektrycznej. Typowy bezpiecznik B16 A w instalacji jednofazowej (230 V) może obsłużyć urządzenia o mocy około 3,5 kW . W przypadku zasilania trójfazowego 400 V ten sam bezpiecznik B16 może przenieść ok. 11 kW . Z byt dużą mocą grozi jednak przeciążenie obwodu i konieczność opłacania wyższej mocy przyłączeniowej . Dlatego do małych bojlerów (80–150 l) wystarczy grzałka 1,5–2 kW, a do dużych buforów (300–500 l) stosuje się elementy 4,5–9 kW zasilane trójfazowo .
Warto pamiętać, że moc podawana na tabliczce znamionowej dotyczy pracy przy napięciu sieciowym 230/400 V. Jeżeli planujesz magazyn energii i zasilanie grzałki z inwertera off‑grid, upewnij się, że falownik udźwignie rozruch . W instalacjach PV nierzadko stosuje się kilka grzałek – bojler bez wężownicy może być wyposażony w dwa elementy grzejne, co pozwala elastycznie gospodarować mocą .
Pojemność zasobnika a moc grzałki
Oprócz mocy grzałki ważny jest dobór pojemności zbiornika do liczby domowników i sposobu korzystania z wody. Przy zasilaniu wyłącznie grzałką elektryczną mały bojler 80–100 l wystarcza dla 1–2 osób, 120–150 l dla 3–4 osób, a dla większych rodzin potrzebne są 200 l lub większe zbiorniki . Nagrzanie 120 l wody od 10 °C do 50 °C grzałką o mocy 4 kW trwa ok. 1,5 godziny , więc przy dużych zbiornikach warto stosować mocniejsze grzałki lub dwie grzałki albo włączyć podgrzewanie w tańszej nocnej taryfie . Zaletą bojlera elektrycznego jest prostota instalacji – wystarczy zasilanie elektryczne bez wężownic i skomplikowanych wymienników .
Jedna faza czy trzy? Zasilanie i przyłącza
Poradnik WiseSolution wyraźnie rozróżnia grzałki jednofazowe (1,5–3 kW) i trójfazowe (4,5–15 kW). Modele jednofazowe podłączane są do zwykłego gniazda lub wyprowadzenia z rozdzielnicy . Ich atutem jest prostota montażu, ale ograniczeniem maksymalna moc, która mieści się w standardowych zabezpieczeniach 16–20 A . Grzałki trójfazowe rozkładają obciążenie na trzy przewody; dzięki temu duży bufor 500 l można podgrzać w kilka godzin, warunkiem jest jednak przyłącze 400 V i zabezpieczenie minimum 3×16 A . Warto upewnić się, że instalacja ma odpowiedni przekrój przewodów (co najmniej 2,5 mm² dla obwodów gniazdowych ) oraz wyłącznik nadprądowy o właściwej charakterystyce.
W praktyce moc 3 kW można zasilić z gniazdka, natomiast grzałki 6 kW i większe wymagają oddzielnego obwodu i dedykowanego bezpiecznika. Przykładowo urządzenie o mocy 6 kW powinno być zabezpieczone trójfazowym wyłącznikiem B16 , a 7 kW wymaga często zabezpieczenia B16 trójfazowego lub typu C16 (z uwagi na wyższy prąd rozruchowy) .
Zabezpieczenia elektryczne i termiczne
Wyłącznik nadprądowy (bezpiecznik)
Podstawowym zabezpieczeniem obwodu jest wyłącznik nadprądowy (bezpiecznik) dobrany do przewidywanej mocy obciążenia. Charakterystyka typu B16 A reaguje na przeciążenie przy prądzie 3–5 razy wyższym od znamionowego . W instalacji jednofazowej 230 V zabezpieczenie 16 A obsłuży 3,5 kW, a w trójfazowej 400 V – około 11 kW . Dla małych grzałek 1,5–3 kW wystarcza bezpiecznik B13 lub B16, natomiast 6–7 kW wymagają B16 trójfazowego lub C16 . Urządzenia wysokiej mocy (9–15 kW) mogą potrzebować zabezpieczeń 3×20 A lub nawet większych – warto skonsultować to z elektrykiem.
Wyłącznik różnicowoprądowy (RCD)
Wyłącznik różnicowoprądowy chroni użytkownika przed porażeniem prądem i wykrywa upływ prądu do obudowy. Serwis ElektrykaDlaKażdego tłumaczy, że RCD mierzy różnicę między prądem wypływającym a powracającym – gdy różnica przekroczy ustawiony próg (zwykle 30 mA), wyłącznik odcina napięcie . Różnicówki typu AC są najprostszym wariantem i nadają się do obwodów z klasycznymi odbiornikami rezystancyjnymi, takimi jak grzałki, piekarniki i żarówki . W nowoczesnych instalacjach stosuje się coraz częściej typ A, który reaguje również na pulsujący prąd stały – warto wybrać odpowiedni typ RCD do swojej instalacji PV i sterowników . Montaż wyłącznika różnicowoprądowego jest obowiązkowy w nowych rozdzielnicach i znacznie zwiększa bezpieczeństwo eksploatacji.
Termostat i bezpiecznik termiczny
Termostat kontroluje temperaturę w zbiorniku; po osiągnięciu zadanej wartości odłącza zasilanie grzałki. W nowoczesnych systemach grzałki mogą pracować z wbudowanym termostatem lub być sterowane zewnętrznym systemem (np. falownikiem PV lub automatyką Smart Home) . Mechaniczny termostat w zestawie z grzałką jest prosty w obsłudze, ale mniej precyzyjny; sterowanie elektroniczne umożliwia programowanie pracy i automatyczną dezynfekcję antylegionella .
Kluczowym elementem bezpieczeństwa jest bezpiecznik termiczny STB, który łączy się szeregowo z termostatem. Artykuł o montażu termostatu podkreśla, że STB automatycznie wyłącza grzałkę przy temperaturze 85–110 °C i wymaga ręcznego resetu – to czerwony przycisk na obudowie . Standardowe termostaty pracują z prądem 16–20 A, dlatego muszą być dobrane do mocy grzałki . Właściwe podłączenie przewodów (brązowy do fazy, niebieski do zera, żółto‑zielony do uziemienia) oraz kontrola stanu izolacji są konieczne, aby uniknąć awarii .
Materiały grzałek i kompatybilność ze zbiornikami
Wybierając grzałkę, warto dopasować materiał elementu grzejnego do rodzaju zbiornika. Poradnik ZUN opisuje trzy popularne typy:
Grzałki miedziane – mają wysoką przewodność cieplną i umiarkowaną odporność na osadzanie kamienia. Sprawdzają się w zbiornikach ze stali nierdzewnej, ale w zbiornikach emaliowanych mogą przyspieszyć procesy korozyjne .
Grzałki niklowane – składają się z miedzianego rdzenia pokrytego niklem, co tworzy barierę ochronną i ogranicza kontakt miedzi z wodą. Są kompromisem między ceną a odpornością i mogą być stosowane w zbiornikach emaliowanych .
Grzałki nierdzewne – wykonane ze stali nierdzewnej, charakteryzują się najwyższą odpornością na korozję i agresywne środowisko wodne . Dobrze współpracują ze zbiornikami emaliowanymi i są polecane tam, gdzie liczy się długa żywotność .
Dobierając grzałkę do zbiornika emaliowanego, należy uwzględnić obecność anody magnezowej lub tytanowej. Anoda magnezowa zużywa się, przejmując na siebie procesy korozyjne i wymaga regularnej kontroli, natomiast anoda tytanowa jest aktywnie zasilana i nie ulega zużyciu, ale potrzebuje zasilania i sterownika .
Integracja z magazynowaniem energii i fotowoltaiką
Łączenie grzałek z instalacją PV i magazynem energii pozwala maksymalnie wykorzystać wyprodukowany prąd. Przykładowy scenariusz z poradnika WiseSolution pokazuje, że falownik wysyła sygnał do sterownika, gdy moc eksportu przekracza określony próg; sterownik załącza grzałkę, dzięki czemu nadwyżka 2 kW energii zamiast trafić do sieci nagrzewa 200 l wody do 60 °C . Dobry system automatyki pozwala sterować grzałką w precyzyjnych oknach czasowych, w oparciu o dynamiczne taryfy energii oraz harmonogram antylegionella . W przypadku bojlerów bez wężownicy coraz popularniejsze jest stosowanie dwóch grzałek, co pozwala uruchamiać pojedynczy element lub oba jednocześnie w zależności od produkcji PV . Dobrze izolowany zbiornik utrzyma temperaturę przez wiele godzin, więc wieczorem możemy korzystać z darmowej ciepłej wody nagrzanej w ciągu dnia .
Magazyn energii elektrycznej (np. bateria litowo‑jonowa) może współpracować z grzałką, zapewniając zasilanie w momentach braku słońca. Jednak należy zwrócić uwagę na prąd rozruchowy i dobrać falownik/inwerter off‑grid o odpowiedniej mocy – moc tabliczkowa grzałki dotyczy pracy przy 230 V lub 400 V, a urządzenia zasilane z akumulatora mogą dysponować niższym napięciem . W takich systemach często stosuje się sterowniki ładowania, które płynnie modulują moc grzałki, aby nie przeciążyć falownika.
Konserwacja i trwałość
Poprawny montaż to dopiero początek – w trakcie eksploatacji warto dbać o czystość zbiornika i kondycję grzałki. Poradnik WiseSolution zaleca, aby raz w roku, najlepiej po sezonie grzewczym, spuścić kilka litrów wody z dna zbiornika, skontrolować osad i odkamienić element grzejny . Należy również zamontować anody magnezowe lub tytanowe i sprawdzać ich stan , wykonywać pomiar ciągłości przewodu PE i pętli zwarciowej w przypadku zasilania trójfazowego oraz testować rezystancję izolacji, szczególnie gdy grzałka jest sterowana falownikiem o zmiennej częstotliwości . Regularne odkamienianie i wymiana anod wydłużają żywotność całego układu .
Podczas montażu termostatu i grzałki należy unikać typowych błędów, takich jak praca pod napięciem, nieprawidłowa identyfikacja przewodów, montaż w miejscu narażonym na bezpośrednie źródła ciepła czy zaniedbanie testów działania bezpiecznika termicznego STB . Prawidłowe dokręcenie śrub, kontrola ułożenia przewodów oraz testy działania chronią przed przegrzaniem i potencjalnym pożarem .
Podsumowanie
Dobór grzałki elektrycznej do zasobnika CWU lub bufora ciepła to kompromis między komfortem a możliwościami instalacji elektrycznej. Najważniejsze czynniki to:
Pojemność zbiornika i zapotrzebowanie na ciepłą wodę – mniejsze bojlerowe potrzebują grzałek 1,5–2 kW, duże bufory 4,5–9 kW; przy dużych instalacjach warto rozważyć rozwiązania trójfazowe.
Ograniczenia przyłącza – jednofazowy bezpiecznik B16 obsługuje do około 3,5 kW; większe moce wymagają zasilania trójfazowego i odpowiednich przekrojów przewodów .
Zabezpieczenia – wyłącznik nadprądowy chroni przewody przed przeciążeniem, wyłącznik różnicowoprądowy (typ AC lub A) zabezpiecza przed porażeniem , a bezpiecznik termiczny STB zapobiega przegrzaniu wody . Termostat powinien być dobrany do mocy grzałki .
Materiał grzałki i anody – miedziane, niklowane czy nierdzewne grzałki należy dopasować do rodzaju zbiornika i zadbać o ochronę antykorozyjną .
Integracja z OZE – instalacja PV i magazyn energii współpracują z grzałką, umożliwiając magazynowanie nadwyżek energii w postaci ciepła .
Dobrze dobrana moc grzałki, odpowiednie zabezpieczenia elektryczne i termiczne oraz regularna konserwacja zapewniają niezawodną pracę systemu i realne oszczędności. Bufory ciepła i zasobniki CWU wyposażone w grzałki są efektywnym magazynem energii dla instalacji fotowoltaicznych i nowoczesnych systemów grzewczych. Planując modernizację kotłowni, warto skorzystać z oferty sklepów specjalizujących się w magazynowaniu energii – fachowcy pomogą dobrać odpowiedni zbiornik, grzałkę oraz układ zabezpieczeń do indywidualnych potrzeb.
