Instalacja odgromowa – co warto wiedzieć przed montażem?

Wyładowania atmosferyczne są jednym z najbardziej nieprzewidywalnych i gwałtownych zjawisk pogodowych. Pojawiają się nagle, trwają ułamki sekund, ale ich siła może zniszczyć drogie urządzenia, uszkodzić instalację elektryczną, a nawet wywołać pożar w domu. Instalacja odgromowa to podstawowy środek ochrony budynków przed skutkami uderzeń piorunów – niezależnie od tego, czy mówimy o domu jednorodzinnym, budynku wielorodzinnym czy obiekcie komercyjnym.

W WiseSolution, oferując montaż fotowoltaiki z magazynami energii, każdą instalację zabezpieczamy odpowiednio od strony elektrycznej, również z uwzględnieniem zagrożeń związanych z wyładowaniami atmosferycznymi. W tym artykule wyjaśniamy, jak działa instalacja odgromowa, kiedy jest obowiązkowa i dlaczego warto ją zainstalować nawet wtedy, gdy prawo tego nie wymaga.

Piorun to nie tylko iskra – to zagrożenie całego układu energetycznego

Piorun to gigantyczne wyładowanie elektrostatyczne, którego napięcie może przekraczać nawet 100 milionów woltów. Jeśli trafi bezpośrednio w dach lub pobliskie elementy instalacji elektrycznej, może zniszczyć nie tylko przewody, ale i urządzenia domowe, takie jak lodówki, telewizory, sterowniki systemów smart home, pompy ciepła czy inwertery fotowoltaiczne.

Często jednak większe zagrożenie niosą wyładowania pośrednie, czyli indukowanie się napięcia w przewodach instalacji w wyniku bliskiego uderzenia. Nawet bez bezpośredniego trafienia, silne pole elektromagnetyczne generowane przez piorun może wywołać przepięcia, które doprowadzą do spalenia elektroniki i zakłócenia pracy wrażliwych systemów – takich jak magazyn energii czy domowe centrale sterujące.

Dlatego ochrona odgromowa to nie tylko kwestia przepisów, ale przede wszystkim zdrowego rozsądku.

Czy instalacja odgromowa jest obowiązkowa?

W polskim prawie znajdziemy kilka odniesień do kwestii ochrony odgromowej. Najważniejsze przepisy znajdują się w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 roku, dotyczącym warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Zgodnie z §53 ust. 2, budynek powinien być wyposażony w instalację chroniącą go przed wyładowaniami atmosferycznymi, jeśli zachodzi ryzyko ich wystąpienia.

Szczegółowe wytyczne określa norma PN-EN 62305, która definiuje kiedy instalacja odgromowa jest obowiązkowa. W skrócie: wymagana jest ona m.in. w przypadku:

• budynków o powierzchni przekraczającej 500 m² i/lub wysokości powyżej 15 m,

• obiektów wykonanych z materiałów łatwopalnych, takich jak drewno,

• budynków zlokalizowanych na terenach o podwyższonym zagrożeniu wyładowaniami atmosferycznymi.

Jednak nawet jeśli dom jednorodzinny nie podlega obowiązkowi instalacji systemu odgromowego, warto rozważyć jego montaż w przypadku dachów płaskich, samotnych budynków, wysokiej zabudowy w terenie otwartym, a także gdy na dachu znajduje się instalacja PV lub anteny.

Z czego składa się instalacja odgromowa?

Instalacja odgromowa to nie jeden kabel czy pręt, lecz cały system, którego zadaniem jest przejęcie energii pioruna i bezpieczne jej odprowadzenie do gruntu. Składa się z kilku podstawowych elementów:

1. Zwody (elementy przechwytujące) – to one przyjmują wyładowanie. Najczęściej montowane są na dachu, kalenicy, kominach czy antenach. Wykonuje się je z przewodów stalowych lub aluminiowych, czasem z miedzi.

2. Przewody odprowadzające – łączą zwody z uziemieniem. Biegną po elewacji budynku, od dachu do gruntu, prowadząc ładunek elektryczny w dół.

3. Przewody uziemiające – odbierają ładunek od przewodów odprowadzających i przekazują go do systemu uziemienia.

4. Uziomy (sztuczne lub naturalne) – to elementy zatopione w gruncie, które rozpraszają energię w ziemi. Mogą to być pręty stalowe, bednarki zakopane w ziemi, a nawet elementy metalowe fundamentów (uziomy naturalne).

W zależności od potrzeb budynku oraz rodzaju dachu, instalacja może być rozbudowana o dodatkowe elementy – np. połączenia wyrównawcze między metalowymi częściami konstrukcji a systemem ochronnym, by uniknąć powstawania niebezpiecznych różnic potencjałów.

Jak działa instalacja odgromowa?

Działanie instalacji odgromowej opiera się na bardzo prostej zasadzie fizycznej. Gdy piorun uderza w budynek, ładunek elektryczny zostaje przechwycony przez zwody, a następnie kierowany przez przewody do ziemi. Cały proces trwa milisekundy, ale jego skuteczność zależy od jakości i kompletności całego układu.

Najważniejsze w tym mechanizmie jest to, że ładunek nie przedostaje się do wnętrza budynku. Nie niszczy instalacji elektrycznej, nie powoduje iskrzenia ani pożaru.

Co ważne, współczesna instalacja odgromowa powinna współpracować z tzw. ochroną przepięciową wewnątrz domu. Mowa tu o ogranicznikach przepięć montowanych w rozdzielnicy elektrycznej. Zatrzymują one tzw. przepięcia indukowane, które mogą powstać nawet przy uderzeniu w pobliski budynek.

Fotowoltaika i ochrona odgromowa – związek, o którym nie wolno zapominać

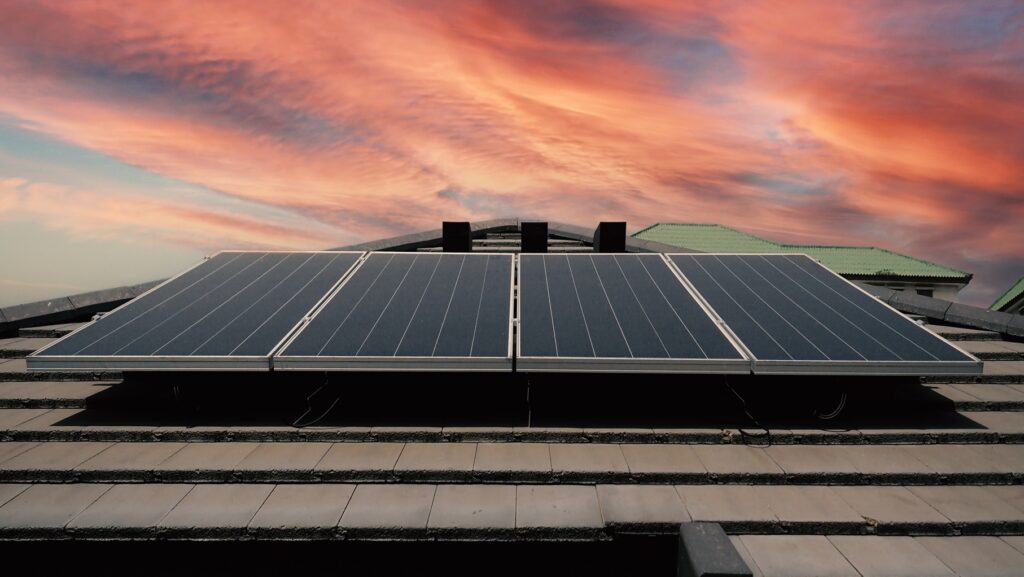

W dzisiejszych czasach coraz więcej budynków jest wyposażonych w instalacje fotowoltaiczne, często zintegrowane z magazynami energii. To oznacza, że na dachach znajdują się setki metrów przewodów, metalowe konstrukcje i elektronika – a wszystko to narażone na działanie pola elektromagnetycznego wywołanego piorunem.

W WiseSolution każdą instalację PV projektujemy z uwzględnieniem odpowiedniej ochrony odgromowej i przepięciowej. Zabezpieczamy nie tylko sam dach, ale też przewody DC, inwertery i połączenia z siecią wewnętrzną. To szczególnie ważne, gdy system jest połączony z magazynem energii – jego elektronika jest bardzo wrażliwa na skoki napięcia.

Nie każdy właściciel domu zdaje sobie sprawę, że uderzenie pioruna może spalić inwerter lub odłączyć system od sieci – nawet jeśli sam dach nie został bezpośrednio trafiony. Dlatego integracja systemu odgromowego z instalacją PV to dziś standard, nie luksus.

Czy instalacja odgromowa chroni przed wszystkim?

Nie. Trzeba to jasno powiedzieć – żaden system nie daje 100% ochrony. Piorun to siła natury, która może znaleźć drogę przez nieoczekiwane elementy – rynny, balustrady, metalowe ogrodzenia. Dlatego skuteczna ochrona polega na łączeniu kilku elementów: instalacji odgromowej, uziemienia, ochrony przepięciowej i właściwego projektu instalacji elektrycznej.

Ostateczna skuteczność zależy też od jakości montażu i zgodności z aktualnymi normami technicznymi. Dlatego instalację należy zlecać firmom z doświadczeniem – najlepiej takim, które znają się również na nowoczesnych systemach energetycznych.

Kiedy szczególnie warto zainwestować w instalację odgromową?

Nawet jeśli przepisy nie wymagają instalacji odgromowej, jej montaż może być rozsądnym krokiem w wielu przypadkach:

• dom znajduje się na wzgórzu, w otwartym terenie,

• w pobliżu nie ma wyższych budynków ani drzew,

• na dachu znajduje się fotowoltaika, anteny lub maszty,

• budynek wyposażony jest w rozbudowaną instalację elektryczną i automatyki,

• planowane jest ubezpieczenie domu – wiele firm ubezpieczeniowych uzależnia warunki ochrony od obecności instalacji odgromowej.

Montaż i konserwacja – o tym nie wolno zapominać

Montaż instalacji odgromowej powinien być poprzedzony analizą ryzyka zgodnie z normą PN-EN 62305-2. Sam system należy projektować indywidualnie, z uwzględnieniem typu dachu, konstrukcji budynku i lokalnych warunków.

Po zakończeniu montażu należy przeprowadzić pomiary rezystancji uziemienia, a następnie wpisać instalację do dokumentacji budynku.

Niezwykle istotna jest również konserwacja. Elementy zewnętrzne, narażone na korozję, wymagają przeglądów co najmniej raz na kilka lat. Szczególnie w przypadku dachów z blachy lub ze skomplikowanymi detalami architektonicznymi, należy regularnie sprawdzać styki, połączenia i przewodność.

Podsumowanie

Instalacja odgromowa to jeden z kluczowych elementów bezpieczeństwa każdego budynku. Chroni nie tylko konstrukcję, ale przede wszystkim ludzi, urządzenia elektryczne i instalacje energetyczne – w tym coraz popularniejsze systemy fotowoltaiczne z magazynami energii.

Jeśli inwestujesz w nowoczesny dom, wyposażony w zaawansowaną technologię i systemy elektryczne, ochrona przed wyładowaniami atmosferycznymi nie powinna być opcją, ale koniecznością.

WiseSolution, jako firma specjalizująca się w montażu instalacji PV z magazynami energii, zapewnia nie tylko produkcję prądu, ale także jego bezpieczne zarządzanie i ochronę – również w obliczu wyładowań atmosferycznych.
